PTN Combinippels: voor het gecombineerd meten van temperatuur (T) en druk (P)

De “PTN” nippel van Bosma-Controls voorziet in het aansluiten van druk én temperatuur t.b.v. een volumeherleidingsinstrument (EVC/EVHI) via alleen de Pr-aansluiting (1/4″NPT) op de gasmeter.

De combinippels zijn er in een korte en een lange uitvoering, de PTN-26 en de PTN-45. In de combinippel is er keuze voor verschillende lengten zakbuisjes. Standaard lengten zijn 125mm, 145mm en 165mm. Het zakbuisje wordt in de PTN combinippel geschroefd en steekt door de 1/4″ NPT aansluiting in de gasmeter. Via een ruimte tussen de zakbuis en de 1/4″ NPT schacht is de “Pr” druk van de gasmeter meetbaar aan de zijkant van de combinippel. De combinippel is hiervoor standaard voorzien van een 6mm snijringkoppeling tbv een 6mm drukleiding naar het EVHI.

Principe van de PTN combinippel

Praktijkvoorbeeld

PTN-26 voorbeeld zakbuisje 125mm en 145mm

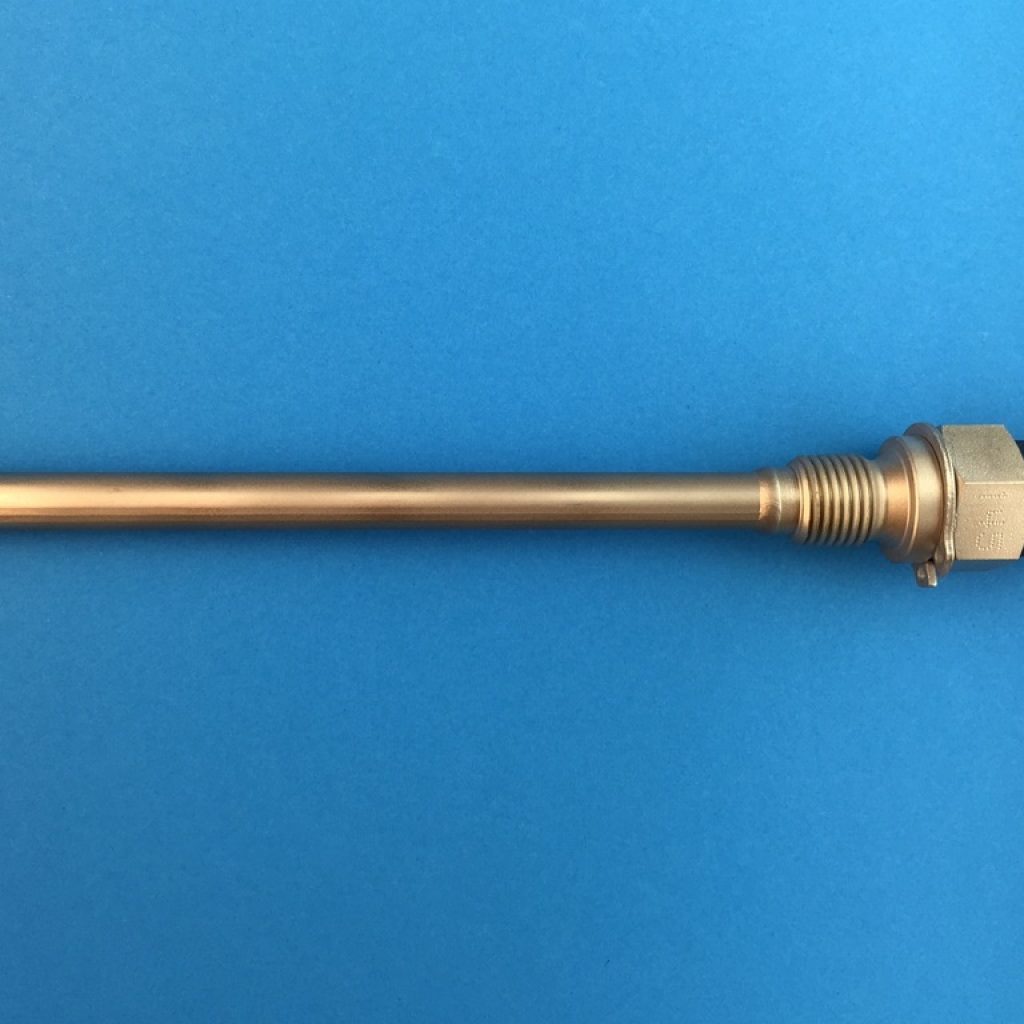

Zakbuisje tbv combinippel

Eigenschappen:

  • Combinippel uit massief rvs (ontwerpdruk PN16)
  • Zijde voorzien van St/Zn 6mm snijringkoppeling (GE06LRK1/8)
  • Andere zijde afgeplugd met 1/8 dopje (bspt of kraagplug)
  • 1/4″ NPT buitendraad voor aansluiting op Pr punt gasmeter
  • Diverse standaard lengten zakbuisjes op voorraad (vraag om advies)
