Kogelkranen voor aardgastoepasingen
Bosma-Controls biedt met Polix kogelkranen een kwalitatief zeer goede kogelafsluiter tegen een concurrende prijs. De kogelafsluiters hebben een DVGW goedkeuring voor aardgas en zijn de afgelopen jaren naar volle tevredenheid toegepast in veel Nederlandse aardgasstations.
Bosma-Controls biedt hierbij een keuze aan draaicylinders welke met een rvs-adapter geplaatst worden op de bedienings as.

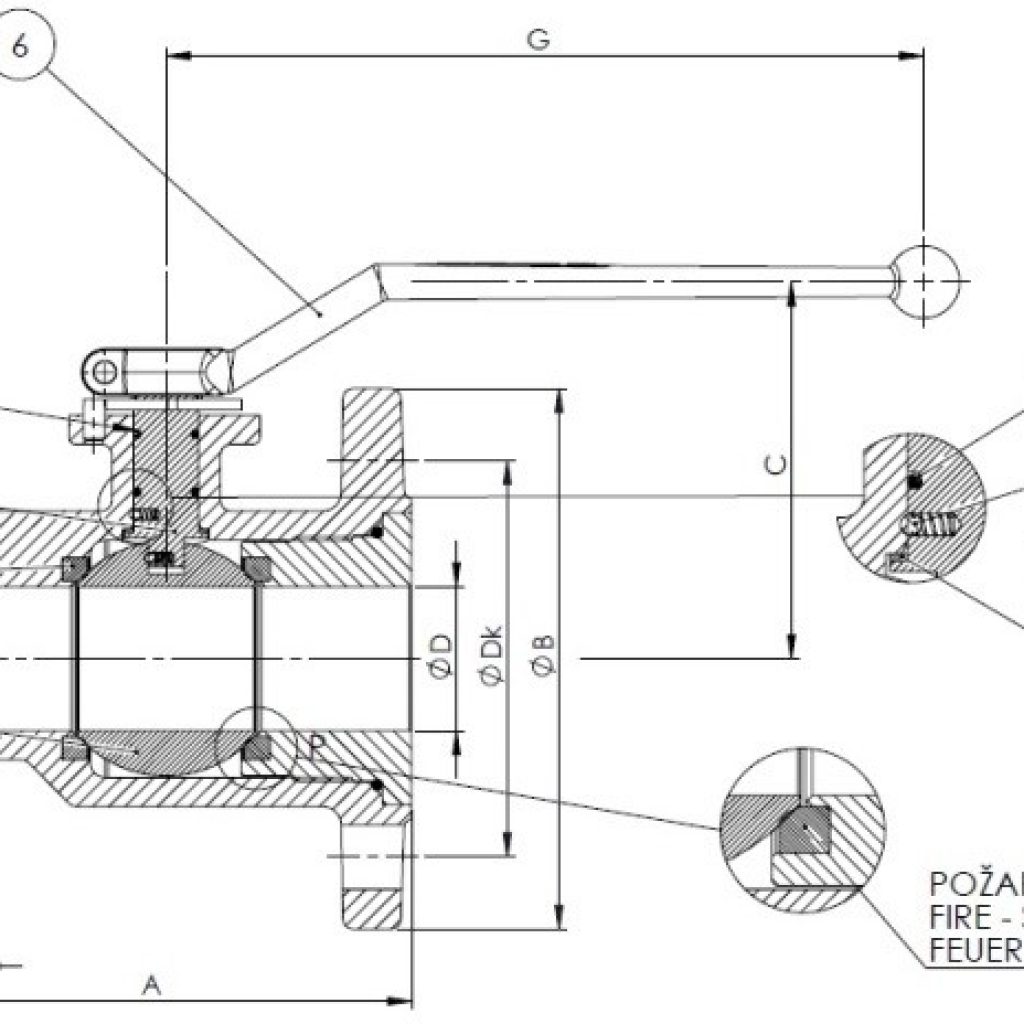

KPN-G-ISO-DN15-DN40 (maten zie onder)

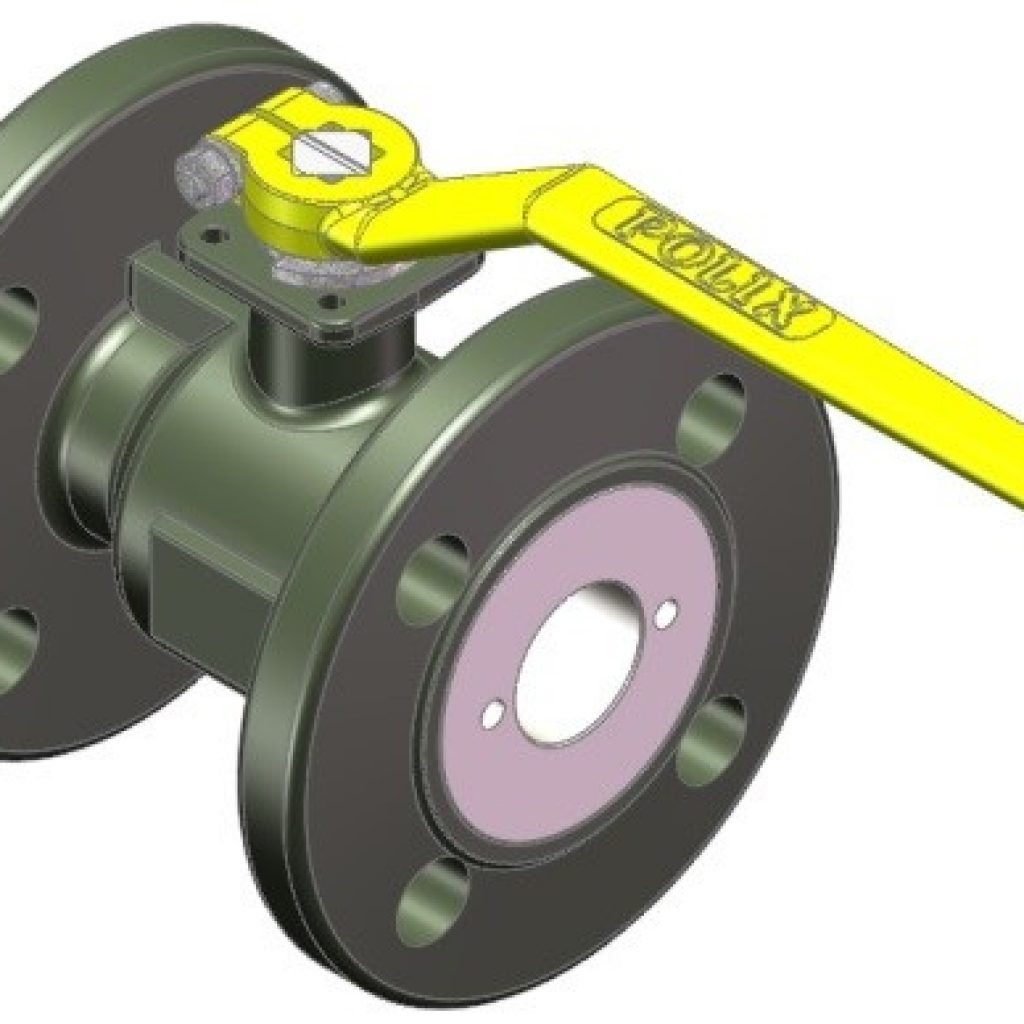

KPN-G-ISO-DN15-DN40

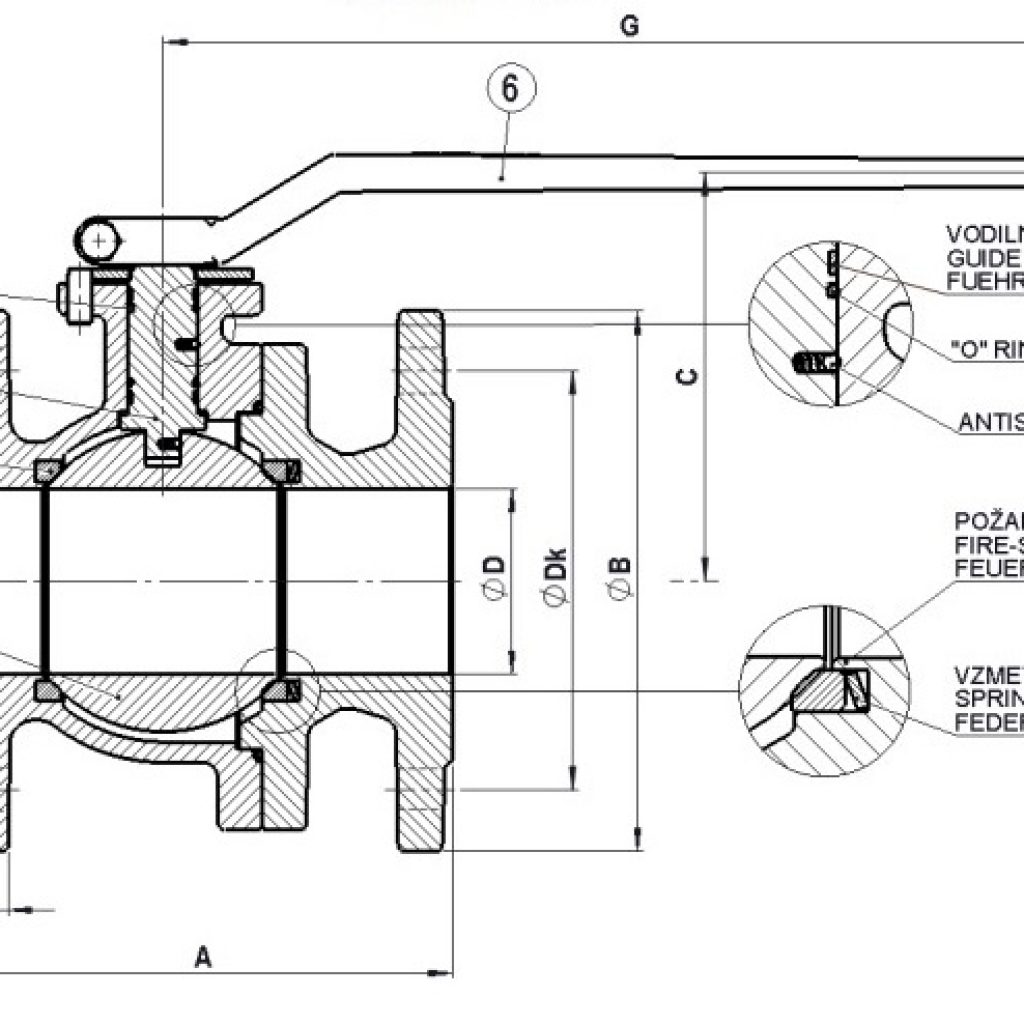

KPN-G-ISO-DN50-DN100 (maten zie onder)
KPN-G-ISO-DN50-DN100
KPN-G-ISO-DN125-DN150 (maten zie onder)
KPN-G-ISO-DN125-DN150

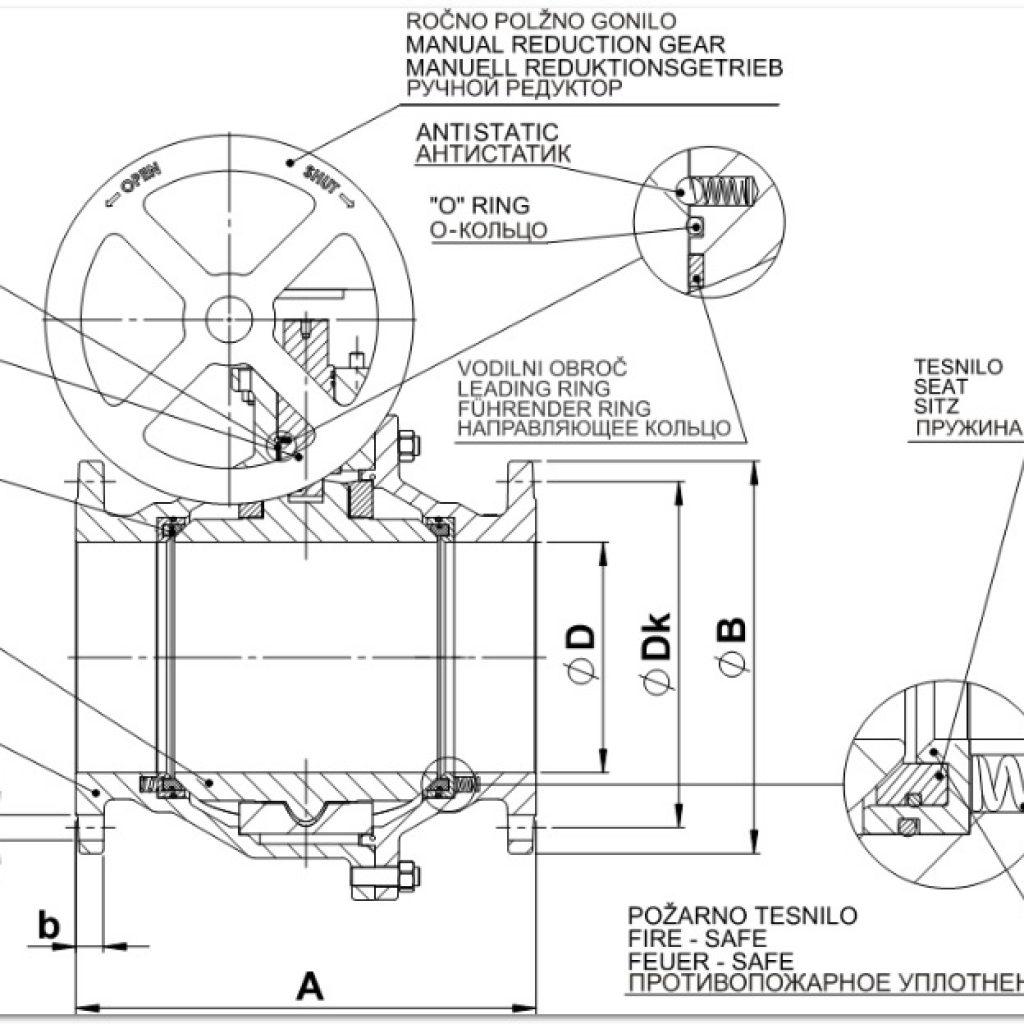

KPN-G-ISO-DN200-DN300 (maten zie onder)
KPN-G-ISO-DN200-DN300
KPN-G-DN … PN16-DP-VX-PX-ISO (RVS kogel)
Werktemperatuur: -20 °C/+60 °C
| 1 | Huis | Nodulair gietijzer EN-GJS-400-15 (GGG40) |
| 2 | Kogel | Roestvrijstaal X5CrNi18-10 (A304) |
| 3 | As | Roestvrijstaal X20Cr13 (A420) |
| 4 | Afdichting | PTFE |
| 5 | O-Ring | Viton |
| 6 | Handgreep | Gesmeed Aluminium Al6061, optioneel S235JR (RSt 37-2) |
| Art. nr. | DN | A | ØB | C | ØD | G | b | ØDk | Ød | Nr. | Top flange ISO | Shaft | Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A950341 | 15 | 115 | 95 | 72 | 13 | 158 | 16 | 65 | 14 | 4 | F03 | 11 x 13,5 | 2 |
| A950342 | 20 | 120 | 105 | 82 | 19,5 | 158 | 18 | 75 | 14 | 4 | F03 | 11 x 13,5 | 3,3 |
| A950343 | 25 | 125 | 115 | 83 | 25 | 158 | 18 | 85 | 14 | 4 | F04 | 11 x 13,5 | 3,6 |
| A950344 | 32 | 130 | 140 | 102 | 32 | 180 | 18 | 100 | 18 | 4 | F05 | 14 x 18 | 5,4 |
| A950345 | 40 | 140 | 150 | 107 | 40 | 180 | 18 | 110 | 18 | 4 | F05 | 14 x 18 | 6,7 |
| A950346 | 50 | 150 | 165 | 120,5 | 50 | 210 | 20 | 125 | 18 | 4 | F05 | 14 x 18 | 8,9 |
| A950347 | 65 | 170 | 185 | 140 | 63,5 | 320 | 18 | 145 | 18 | 4 | F07 | 17 x 23 | 14,7 |
| A950348 | 80 | 180 | 200 | 151 | 78 | 320 | 20 | 160 | 18 | 8 | F07 | 17 x 23 | 20,11 |
| A950349 | 100 | 190 | 220 | 166 | 99 | 320 | 20 | 180 | 18 | 8 | F07 | 17 x 23 | 26 |
| A950350 | 125 | 325 | 250 | 201 | 124 | 500 | 22 | 210 | 18 | 8 | F10 | 22 x 27 | 50 |
| A950351 | 150 | 350 | 285 | 218 | 149 | 500 | 22 | 240 | 22 | 8 | F10 | 22 x 27 | 69,5 |
| A950012 | 200 | 400 | 340 | | 200 | | 24 | 295 | 22 | 12 | F12 | K30 | 144 |
| A950013 | 250 | 450 | 405 | | 250 | | 26 | 355 | 26 | 12 | F14 | K36 | 235 |
| A950014 | 300 | 500 | 460 | | 300 | | 29 | 410 | 26 | 12 | F14/16 | K36 | 329 |
KPN-G-DN … PN16-DP-VX-PB-ISO (Messing kogel)
Werktemperatuur: -20 °C/+60 °C
| 1 | Huis | Nodulair gietijzer EN-GJS-400-15 (GGG40) |
| 2 | Kogel | Messing CuZn40Pb2 (Ms 58) |
| 3 | As | Roestvrijstaal X20Cr13 (A420) |
| 4 | Afdichting | PTFE |
| 5 | O-Ring | Viton |
| 6 | Handgreep | Gesmeed Aluminium Al6061, optioneel S235JR (RSt 37-2) |
| Art. nr. | DN | A | ØB | C | ØD | G | b | ØDk | Ød | Nr. | Top flange ISO | Shaft | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A950403 | 25 | 125 | 115 | 83 | 25 | 158 | 18 | 85 | 14 | 4 | F04 | 11 x 13,5 | 3,6 |
| A950404 | 32 | 130 | 140 | 102 | 32 | 180 | 18 | 100 | 18 | 4 | F05 | 14 x 18 | 5,4 |
| A950405 | 40 | 140 | 150 | 107 | 40 | 180 | 18 | 110 | 18 | 4 | F05 | 14 x 18 | 6,7 |
| A950426 | 50 | 150 | 165 | 120,5 | 50 | 210 | 20 | 125 | 18 | 4 | F05 | 14 x 18 | 8,9 |
| A950427 | 65 | 170 | 185 | 140 | 63,5 | 320 | 18 | 145 | 18 | 4 | F07 | 17 x 23 | 14,7 |
| A950428 | 80 | 180 | 200 | 151 | 78 | 320 | 20 | 160 | 18 | 8 | F07 | 17 x 23 | 20,11 |
| A950429 | 100 | 190 | 220 | 166 | 99 | 320 | 20 | 180 | 18 | 8 | F07 | 17 x 23 | 26 |
| A950430 | 125 | 325 | 250 | 201 | 124 | 500 | 22 | 210 | 18 | 8 | F10 | 22 x 27 | 50 |
| A950431 | 150 | 350 | 285 | 218 | 149 | 500 | 22 | 240 | 22 | 8 | F10 | 22 x 27 | 69,5 |
